Pohjapiirroksen tulostus mittakaavassa

Floorprint tulostaa jokaisen kerroksen omalle sivulleen valitsemassasi mittakaavassa tai suurimmassa, joka mahtuu paperille. Sivulla on otsikkotiedot, mittakaavajana, pohjoisnuoli ja pinta-alataulukko, eikä vesileimaa ole.

Avaa suunnittelija

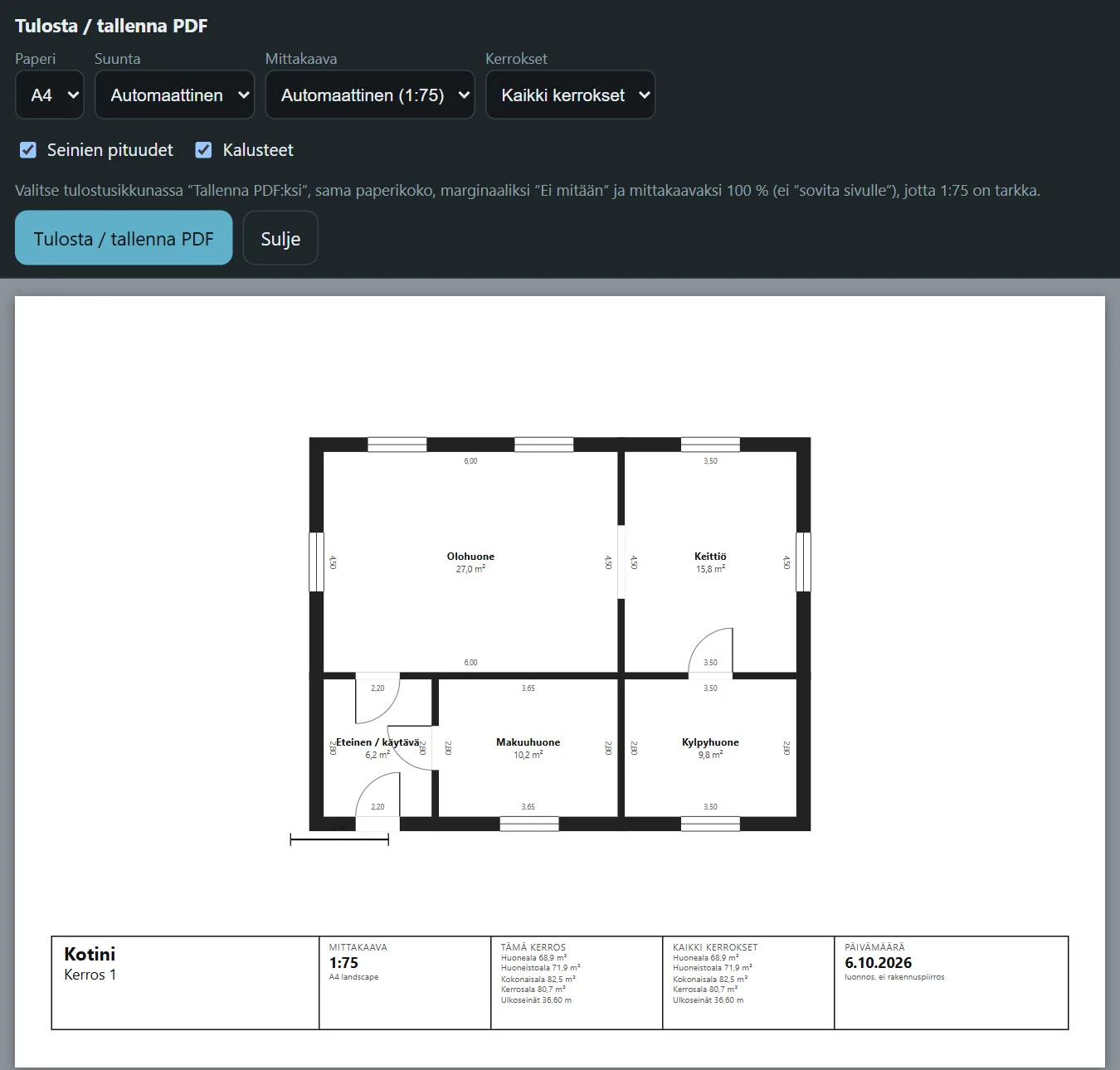

Näin tulostat mittakaavassa

1. Avaa valikosta Tulosta / tallenna PDF….
2. Valitse paperi: A4 tai A3.
3. Jätä mittakaavaksi Automaattinen tai valitse jokin, esimerkiksi 1:50 tai 1:100. Valitse tulostettavat kerrokset sekä näytetäänkö seinien pituudet ja kalusteet.
4. Paina Tulosta / tallenna PDF… ja valitse selaimen tulostusikkunassa sama paperikoko, reunuksiksi Ei mitään ja mittakaavaksi 100 %, ei Sovita sivulle.

Miksi selaimen asetuksilla on väliä

Piirros on mittakaavassa vain, jos se tulostetaan oikeassa koossa. Jos selain pienentää sivun, jotta se mahtuisi, mittakaavaan 1:50 piirretty seinä ei mittaa mitä pitäisi, kun tarkistat sen viivaimella. Jokaisen sivun mittakaavajanalla voit tarkistaa tilanteen: mittaa jana kerran viivaimella, ja tiedät, onko tuloste oikein.

Mitä sivulla on

Jokaisella kerroksella on oma sivunsa, jossa näkyvät seinät, ovet, ikkunat, huoneiden nimet ja kunkin huoneen pinta-ala. Perään tulee yhteenvetosivu kerrosten ja koko rakennuksen aloista. Käytä automaattista mittakaavaa, kun haluat vain täyttää arkin, ja kiinteää mittakaavaa, kun joku tarvitsee paperista mittoja, esimerkiksi rakentaja tai pankki.
