Floorprint

Deinen Grundriss maßstabsgetreu drucken

Floorprint druckt jedes Geschoss auf eine eigene Seite, im Maßstab deiner Wahl oder im größten, der aufs Blatt passt. Die Seite hat einen Schriftkopf, eine Maßstabsleiste, einen Nordpfeil und eine Flächentabelle, und es gibt kein Wasserzeichen.

Planer öffnen

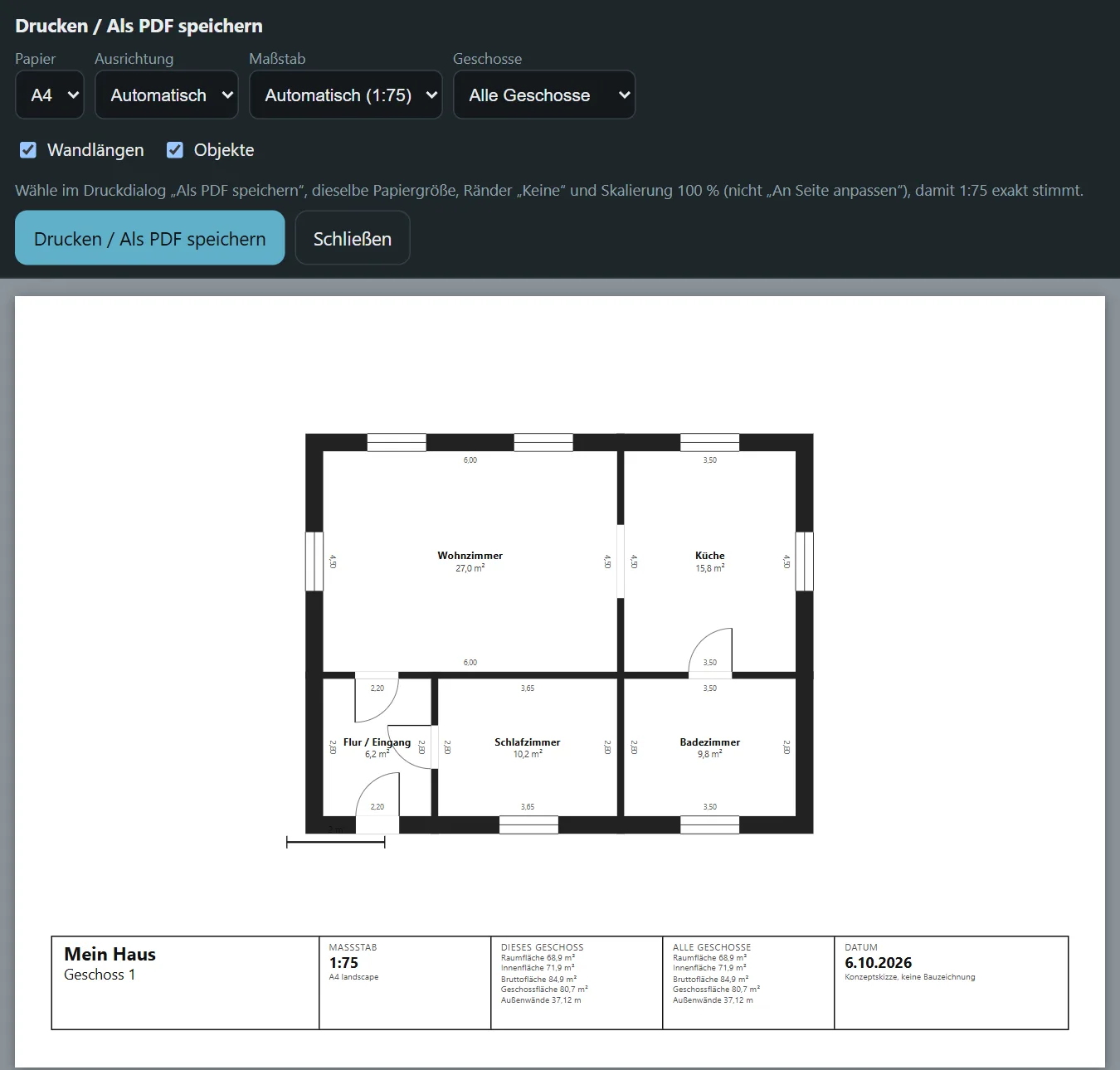

Die Druckvorschau in Floorprint mit einem Grundriss auf einem A4-Blatt und der Maßstabsleiste
Die Druckvorschau: Papier, Ausrichtung, Maßstab und Geschosse wählst du über der Seite.

So druckst du im Maßstab

  1. Öffne im Menü Drucken / als PDF speichern.
  2. Wähle das Papier: A4 oder A3.
  3. Lass den Maßstab auf Automatisch oder wähle einen, zum Beispiel 1:50 oder 1:100. Wähle die Geschosse und ob Wandlängen und Objekte gezeigt werden sollen.
  4. Drücke Drucken / als PDF speichern und stelle im Druckdialog des Browsers dieselbe Papiergröße, Ränder auf „Keine“ und Skalierung 100 % ein, nicht „An Seite anpassen“.

Was ein Maßstab bedeutet

Bei 1:50 entspricht 1 cm auf dem Papier 50 cm in Wirklichkeit. Eine Wand von 4 m ist auf dem Ausdruck also 8 cm lang. Bei 1:100 entspricht 1 cm 1 m, dieselbe Wand ist 4 cm lang. Je kleiner die Zahl hinter dem Doppelpunkt, desto größer wird der Plan auf dem Blatt. Ein Haus passt auf A4 meist bei 1:100 oder 1:200, ein einzelnes Zimmer lässt sich bei 1:50 zeichnen. Nimm Automatisch, wenn der Plan das Blatt einfach füllen soll.

Warum die Browser-Einstellungen wichtig sind

Ein Plan stimmt nur im Maßstab, wenn er in Originalgröße gedruckt wird. Verkleinert der Browser die Seite, damit sie passt, stimmt eine Wand, die im Maßstab 1:50 gezeichnet ist, beim Nachmessen nicht mehr. Die Maßstabsleiste auf jeder Seite hilft beim Prüfen: Miss sie einmal mit einem Lineal nach, dann weißt du, dass der Ausdruck stimmt.

Was auf der Seite steht

Jedes Geschoss bekommt eine Seite mit Wänden, Türen, Fenstern, Raumnamen und der Fläche jedes Raums. Danach folgt eine Übersichtsseite mit den Flächen der Geschosse und des ganzen Gebäudes. Nimm die automatische Einstellung, wenn der Plan einfach das Blatt füllen soll, und einen festen Maßstab, wenn jemand vom Papier Maße abnehmen muss, etwa ein Handwerker oder eine Bank. Der Ausdruck ist eine Planungshilfe und kein Bauantragsplan; für Behörden gelten andere Vorgaben, die dir das Bauamt nennt.

Wenn du einen Plan fürs Exposé suchst, lies auch Grundriss fürs Exposé erstellen.

Fragen

Ist der Ausdruck genau im Maßstab?

Ja, wenn der Druckdialog dieselbe Papiergröße und 100 % Skalierung verwendet, nicht „An Seite anpassen“. Prüfe es mit der Maßstabsleiste.

Gibt es ein Wasserzeichen?

Nein.

Kann ich mehrere Geschosse drucken?

Ja. Jedes Geschoss bekommt eine eigene Seite, danach folgt eine Übersichtsseite mit den Flächen.

Kann ich ein PDF speichern statt auf Papier zu drucken?

Ja. Wähle im Druckdialog des Browsers „Als PDF speichern“ als Drucker.

Welcher Maßstab ist für einen Grundriss üblich?

Oft 1:50 oder 1:100. Welcher passt, hängt von der Größe des Hauses und des Blatts ab.
