Jäljennä pohjapiirros kuvasta tai skannauksesta

Onko sinulla pohjapiirros paperilla, esitteessä tai skannattuna? Aseta kuva piirroksesi alle, kerro Floorprintille, kuinka pitkä jokin seinä todellisuudessa on, ja jäljennä huoneet. Lopputuloksena on mittakaavassa oleva, muokattava piirros, jonka pinta-alat on laskettu. Kuva pysyy selaimessasi.

Avaa suunnittelija

Näin jäljennät pohjapiirroksen kuvasta

1. Avaa valikko ja valitse Pohjakuva…, sitten pohjapiirroksen JPEG- tai PNG-kuva. Skannaus tai kuvakaappaus toimii parhaiten.

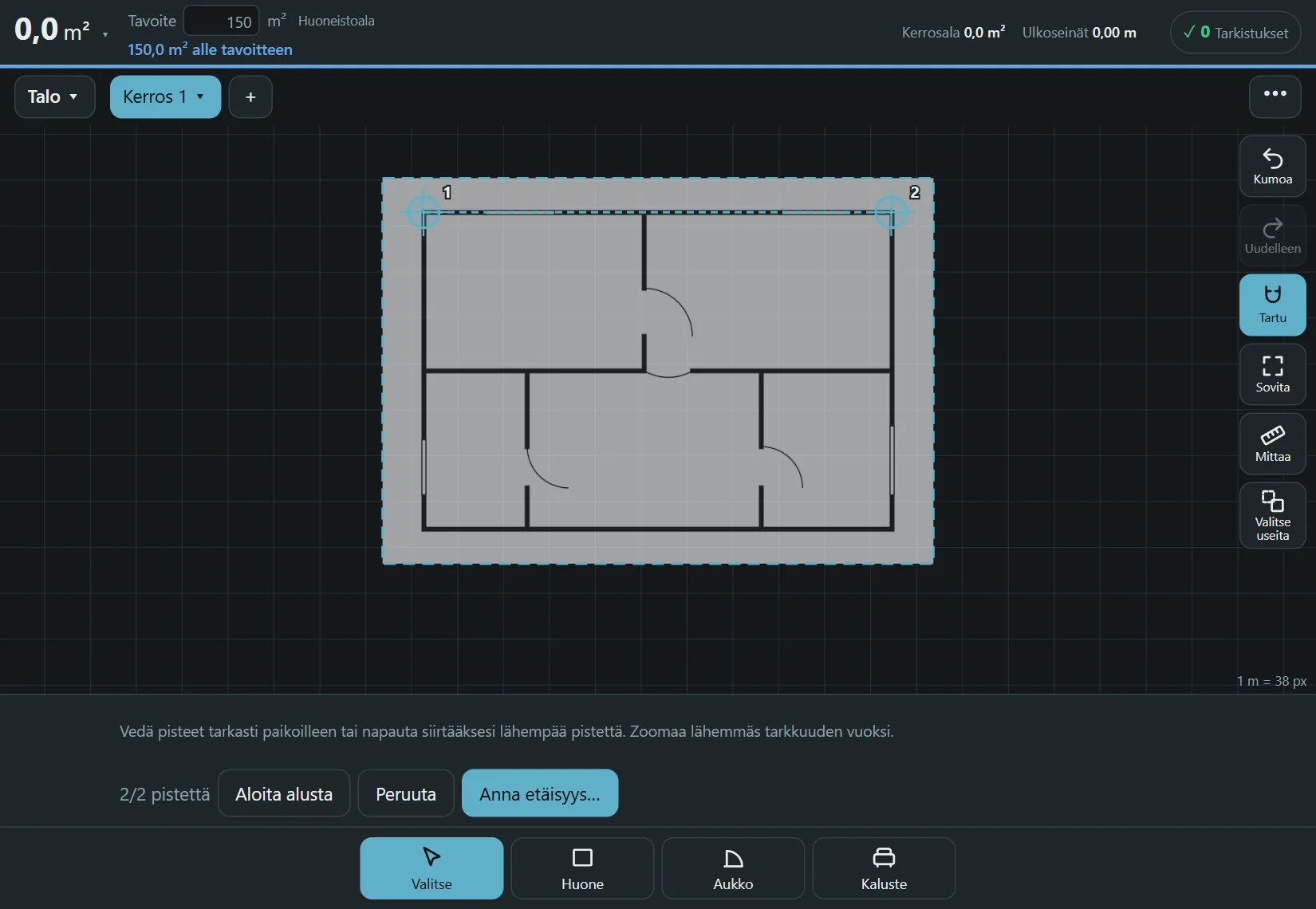

2. Napauta kuvasta kaksi pistettä, joiden todellisen etäisyyden tiedät, esimerkiksi ulkoseinän molemmat päät, valitse Anna etäisyys… ja kirjoita pituus. Kuva on nyt oikeassa mittakaavassa.
3. Jos kuva on vino, valitse Suorista…, napauta kaksi pistettä viivalta, jonka pitäisi olla vaaka- tai pystysuora, niin kuva kääntyy kohdalleen.

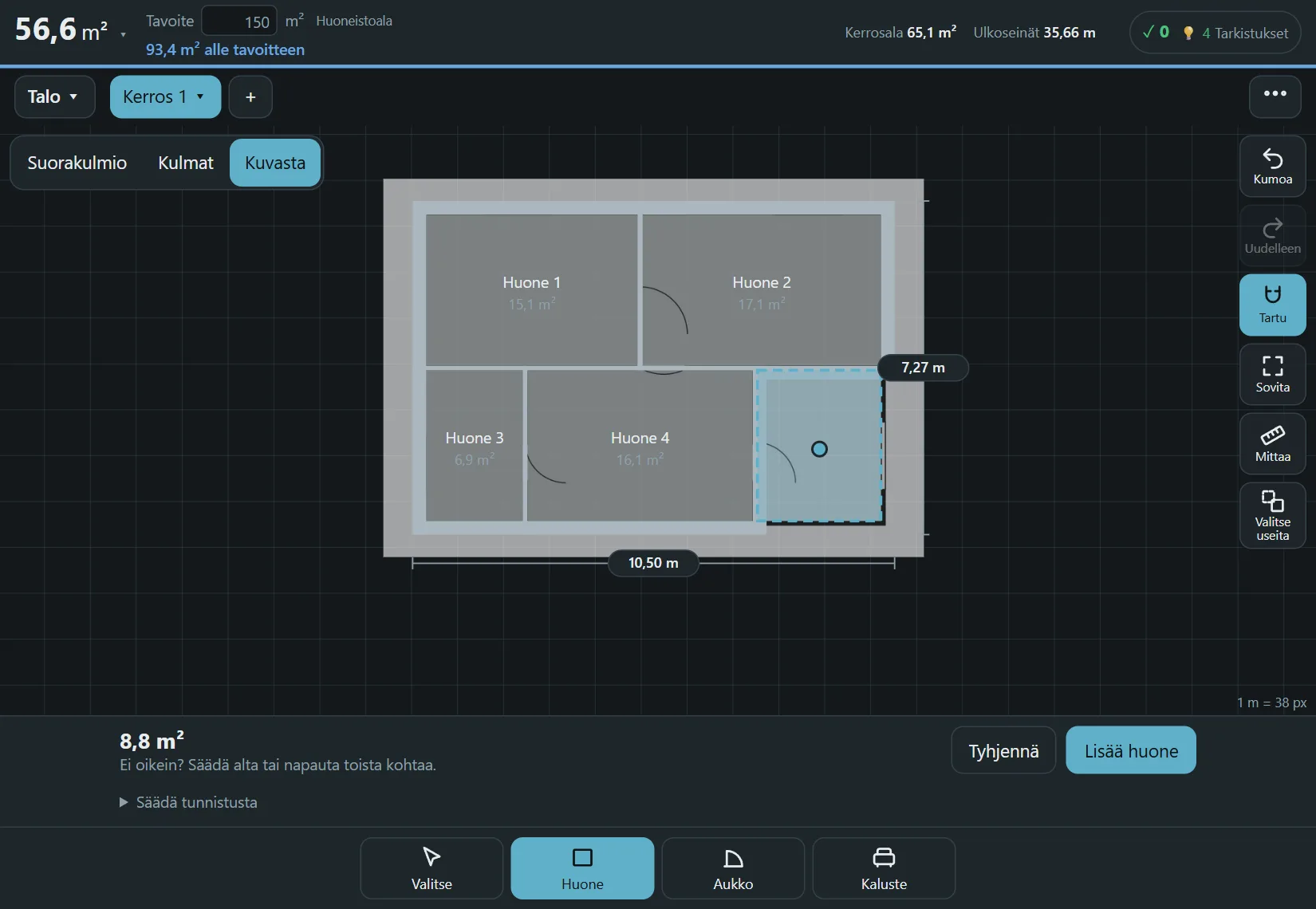

4. Valitse Huone ja sitten Kuvasta ja napauta huoneen sisältä. Floorprint etsii napautuskohdan ympäriltä seinät ja näyttää ääriviivan pinta-aloineen. Paina Lisää huone tai napauta toista kohtaa yrittääksesi uudelleen.
5. Toista jokaiselle huoneelle. Lisää sitten ovet ja ikkunat Aukolla ja kalusteet Kalusteella ja himmennä tai poista kuva, kun olet valmis.

Millaiset kuvat toimivat hyvin

Parhaiten toimivat selkeät tummat viivat vaalealla pohjalla. Huone löytyy, kun sen seinät muodostavat suljetun ääriviivan. Oviaukot noin metriin asti katsotaan suljetuiksi, jotta huoneet erottuvat toisistaan. Kuvaan piirretty teksti, ovien kaaret ja kalusteet ohitetaan tiettyyn kokoon asti.

Jos ääriviiva on väärin, avaa Säädä tunnistusta. Oviaukon leveys, Ohita kalusteet, enintään ja Viivojen herkkyys muuttavat sitä, mikä lasketaan seinäksi, ja Näytä tunnistetut seinät maalaa kuvaan punaisella sen, minkä ohjelma näkee seinänä. Voit aina piirtää huoneen käsin Suorakulmiolla tai Kulmilla kuvan päälle.

Valokuva paperipiirroksesta kelpaa, jos se on otettu suoraan ylhäältä, sillä vino kuva vääristää pituuksia. Suorista… kääntää kuvaa, mutta ei korjaa perspektiiviä.

Kuva pysyy laitteellasi

Kuva tallennetaan selaimeen suunnitelmiesi mukana, eikä sitä lähetetä minnekään. Floorprintistä tallentamasi tiedosto sisältää kuvan. Jakolinkki ei sisällä sitä, koska linkistä tulisi liian pitkä, ja linkki kertoo tämän. Jokaisella kerroksella on oma kuvansa, joten voit jäljentää talon kerros kerrokselta.
