Redesenhar uma planta baixa a partir de uma imagem ou digitalização

Tem uma planta em papel, em um folheto ou digitalizada? Coloque a imagem sob o seu desenho, diga ao Floorprint quanto mede de verdade uma parede e trace os cômodos. No fim você tem uma planta em escala real que pode alterar, com as áreas já calculadas. A imagem fica no seu navegador.

Abrir o programa

Como traçar uma planta a partir de uma imagem

1. Abra o menu e escolha Imagem da planta baixa…, depois uma imagem JPEG ou PNG da planta. Uma digitalização ou uma captura de tela funciona melhor.

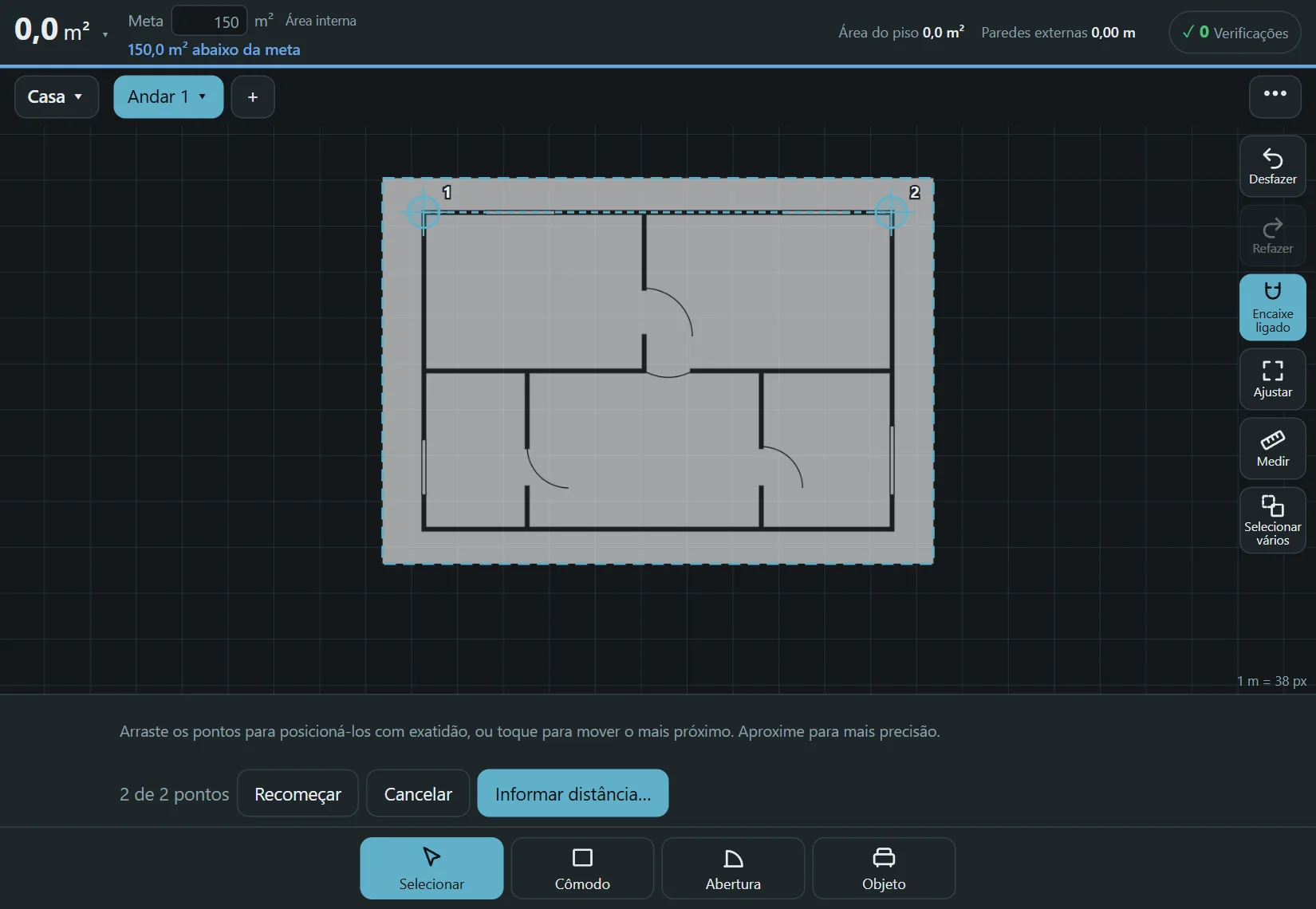

2. Toque na imagem em dois pontos cuja distância real você conhece, por exemplo as duas pontas de uma parede externa, escolha Informar distância… e digite o comprimento. A imagem agora está em escala real.
3. Se a imagem estiver torta, escolha Endireitar…, toque em dois pontos de uma linha que deveria ser horizontal ou vertical, e a imagem gira para se ajustar.

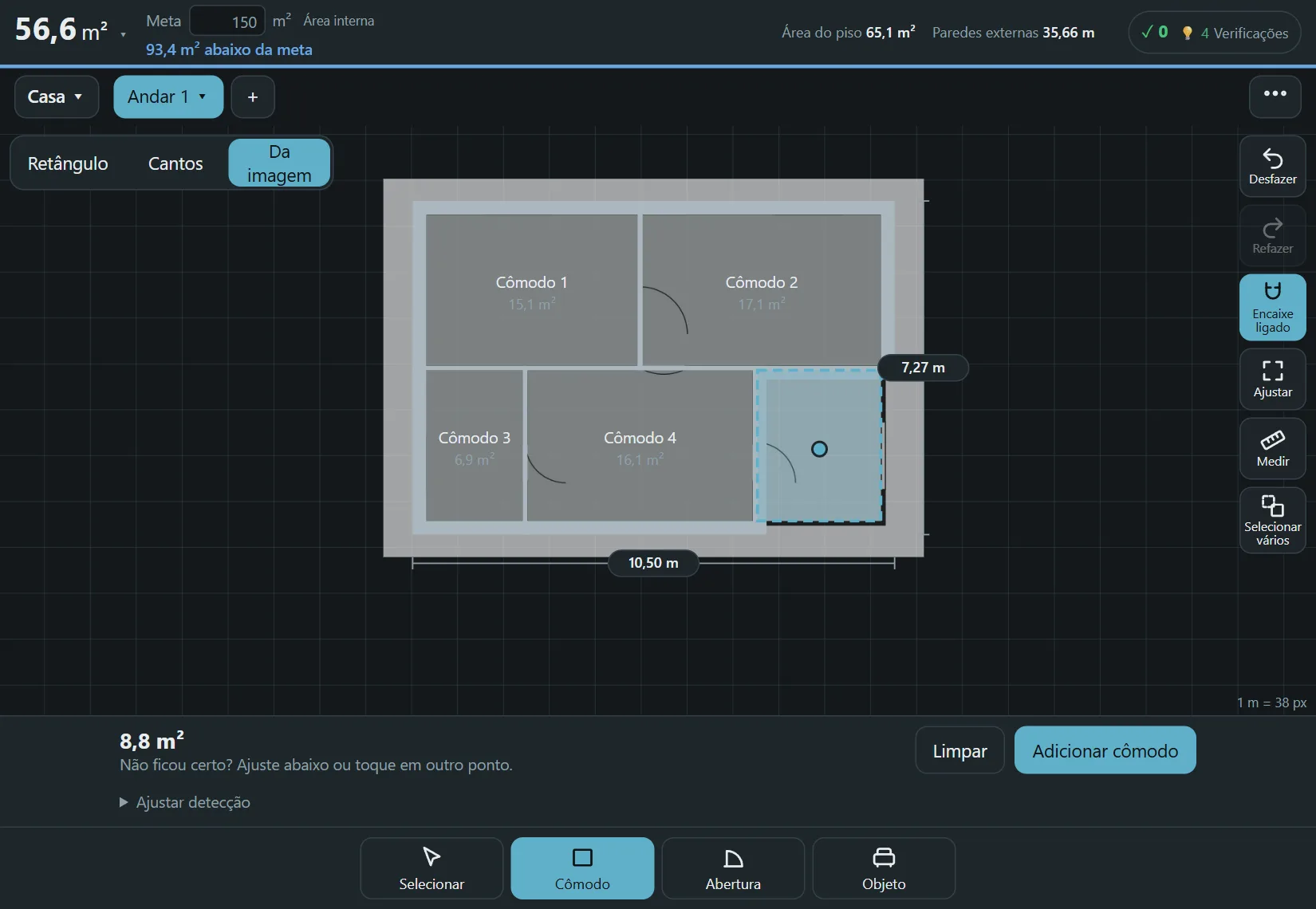

4. Escolha Cômodo, depois Da imagem, e toque dentro de um cômodo. O Floorprint procura as paredes em volta do ponto que você tocou e mostra o contorno com a área. Clique em Adicionar cômodo, ou toque em outro ponto para tentar de novo.
5. Repita com cada cômodo. Depois acrescente portas e janelas com Abertura e móveis com Objeto, e deixe a imagem mais clara ou remova-a quando terminar.

Que imagens funcionam bem

O melhor são linhas escuras e nítidas sobre fundo claro. Um cômodo é encontrado quando as suas paredes formam um contorno fechado. Vãos de porta de até cerca de um metro são tratados como fechados, para que os cômodos possam ser distinguidos. Texto, arcos de porta e móveis desenhados na imagem são ignorados até certo tamanho.

Se um contorno sair errado, abra Ajustar detecção. Largura da porta, Ignorar móveis até e Sensibilidade das linhas mudam o que conta como parede, e Mostrar paredes detectadas pinta de vermelho na imagem o que o aplicativo enxerga como parede. Você sempre pode desenhar um cômodo à mão com Retângulo ou Cantos sobre a imagem.

A foto de uma planta impressa serve se for tirada bem de cima, porque uma foto inclinada distorce os comprimentos. Endireitar… gira uma imagem, mas não corrige a perspectiva.

A imagem fica no seu aparelho

A imagem é guardada no seu navegador junto com as suas plantas e não é enviada a lugar nenhum. Um arquivo que você salva a partir do Floorprint inclui a imagem. Um link de compartilhamento não inclui, porque ficaria longo demais, e avisa isso. Cada andar tem a sua própria imagem, então você pode traçar uma casa andar por andar.
